CM normalizzate

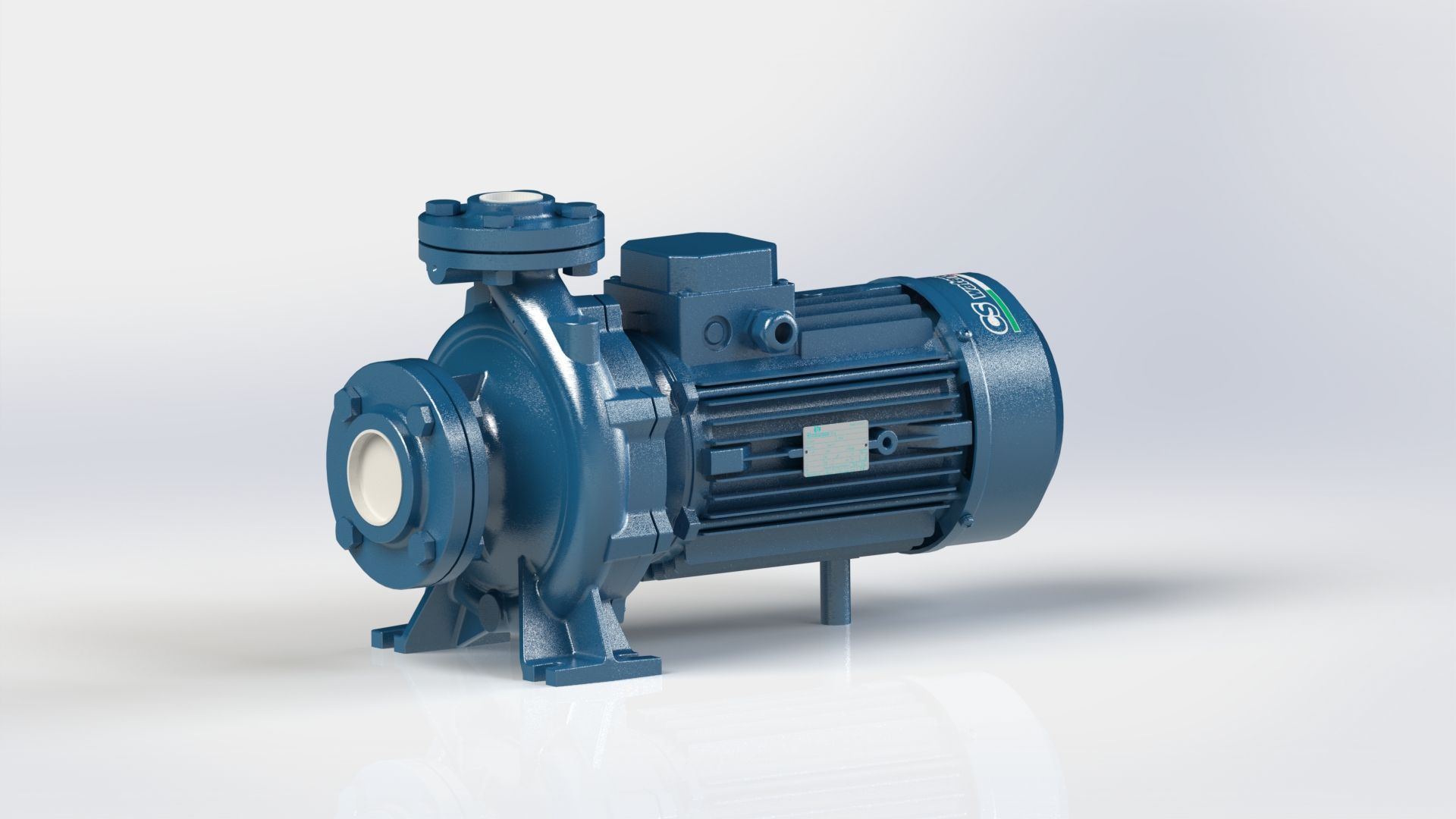

 ELETTROPOMPE CENTRIFUGHE NORMALIZZATE
Pompe centrifughe monoblocco ad asse orizzontale costruite secondo le norme EN 733; trovano vasto utilizzo nell’alimentazione idrica, negli impianti di pressurizzazione e antincendio; come standard vengono fornite di controflangia.

 CARATTERISTICHE :

  •  Corpo pompa in ghisa con bocche flangiate normalizzate;
  • Supporto motore in ghisa;
  • Girante in ghisa, a richiesta in bronzo;
  • Tenuta meccanica in ceramica - grafite;
  • Albero motore in acciaio AISI 304 per la parte idraulica;
  • Cuscinetti a sfere ;
  • Temperatura del liquido 0 - 90°C;
  • Pressione di esercizio max 10 bar.


 MOTORE :

  • Motore elettrico ad induzione a 2 poli adatto a servizio continuo;
  • Lamierini per statore a bassa perdita specifica;
  • Isolamento in Classe F;
  • Protezione IP 55;
  • Per tutti i modelli la protezione termica è a cura dell’utente.


A RICHIESTA:

Altri voltaggi e frequenze di funzionamento; tenuta meccanica speciale; liquidi particolari.


Scheda Prodotto Libretto Istruzioni Tabella perdite di carico
Chiama ora

GM

 POMPE CENTRIFUGHE MONOSTADIO NORMALIZZATE A NORMA EN 733
Adatte per le più svariate esigenze in campo civile, agricolo, industriale o impiantistico in generale. Possono essere accoppiate a motori a 2 o 4 poli.
Aree di utilizzo: centrali elettriche, irrigazione e drenaggio agricolo, industria petrolifera, edilizia, trattamento e pressurizzazione dell’acqua, estrazione mineraria, industria chimica, riscaldamento, ventilazione e aria condizionata, marino, antincendio, industria alimentare, industria del ferro e dell’acciaio

 CARATTERISTICHE :


• Le pompe della serie GM sono progettate per il pompaggio di liquidi non abrasivi e di piccoli particolari.
• La pompa della serie GM ha una sola girante, la pompa e il motore si collegano tramite accoppiamento.
Offre i vantaggi per un facile smontaggio.
• Le dimensioni della pompa sono conformi alla norma EN 733 - DIN 24255.
• Flange di aspirazione e mandata secondo EN 1092-2 / PN 16.
• La serie GM hanno una girante chiusa, pale della girante situate tra i fori di bilanciamento per ridurre al minimo il carico assiale è preso nel bilanciamento del carico dinamico. La tenuta è fornita dalla tenuta meccanica.
• Facile smontaggio per pompare e cambiare girante, cuscinetti e guarnizioni.
• Tutte le giranti sono bilanciate staticamente e dinamicamente secondo ISO 1940 classe 6.3.
• Le dimensioni principali dei modelli complementari possono differire da quelle di altri produttori.
• Il senso di rotazione è in senso orario visto dall’estremità del driver.
• Opzionalmente, le pompe possono essere prodotte con boccole per alberi e / o anelli di usura.

FLANGIA DI SCARICO: DN 32 - DN 250
PORTATA: 1700 m3/h
TESTA: 100 m
FREQUENZA: Trifase 50 Hz - 60 Hz*
TEMPERATURA DEL LIQUIDO POMPATO: da -25 ˚C a + 140
PRESSIONE DI ESERCIZIO MASSIMA: 10 bar (16 bar)*

Scheda Prodotto Libretto Istruzioni Tabella perdite di carico Curve
