Motori sommersi

4M

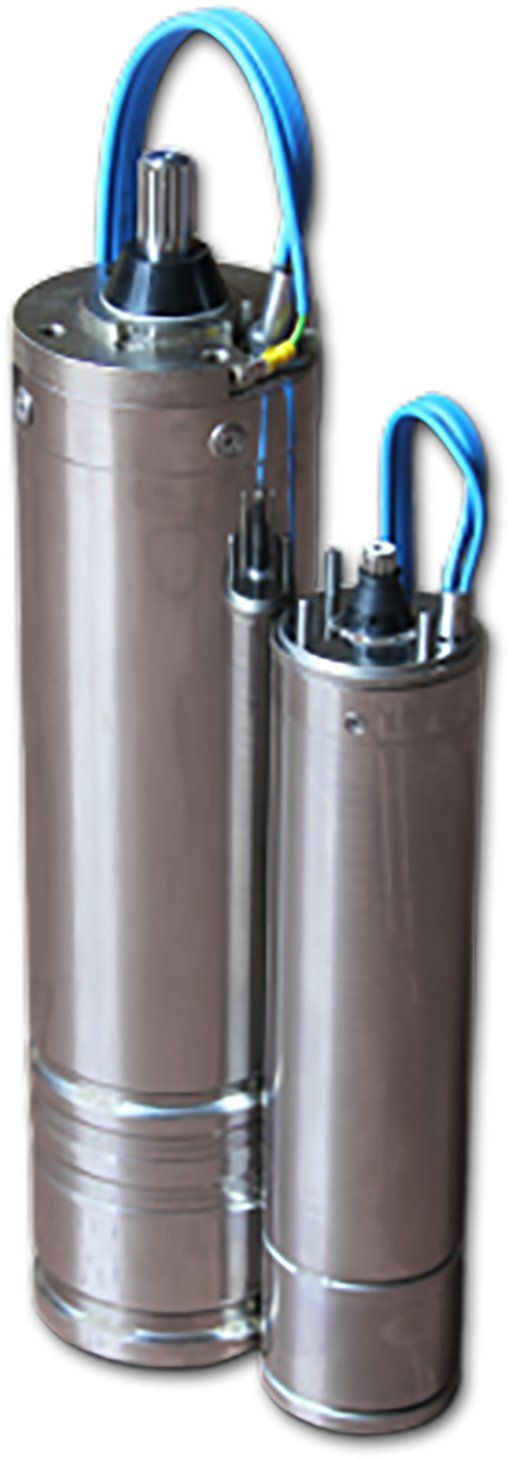

 MOTORI SOMMERSI 4"

I motori sommersi 4’’ serie SM , sono riavvolgibili, come i loro predecessori e possono lavorare in pozzi con acqua non superiore ai 35° C con un PH compreso tra 6,5 e 8,0. Il liquido di riempimento e un fluido dielettrico detto olio bianco approvato dall’ente americano FDA e da altri istituti farmacologici in tutto il mondo. Le dimensioni di accoppiamento e la flangia sono conformi alla normativa NEMA in quanto questi motori sommersi sono espressamente ideati per funzionare in accoppiamento a pompe sommerse (in pozzi profondi) con le stesse dimensioni di accoppiamento.
L’alimentazione può essere monofase o trifase. La linea monofase parte da 0.37 kW (0.5 HP) fino a 4.0 Kw (5.5 HP), mentre la linea trifase va dai 0.37 kW (HP) fino ai 7.5 kW (10 HP). I motori sommersi vengono impiegati di solito in installazioni verticali. Tuttavia, i motori possono essere installati orizzontalmente, sempre e comunque dopo previa conferma del nostro ufficio tecnico e la valutazione globale dell’applicazione richiesta. I motori possono essere installati in pozzi da 4’’ con una profondità massima di 250 metri.

La loro riavvolgibilità e assicurata da una progettazione che facilita lo smontaggio e il riassemblaggio dei motori stessi.

 APPLICAZIONI :

I motori elettrici da 4” garantiscono un funzionamento affidabile in pozzi con diametro uguale o maggiore a 4”. I cuscinetti assiali e radiali lubrificati dall’olio consentono un’operatività senza interventi di manutenzione. La compensazione di pressione all’interno del motore è assicurata da una membrana speciale.

 VANTAGGI :

  • statore in olio;
  • materiale del cavo conforme alle norme per acqua potabile (con relativo controllo);
  • protezione antisabbia e tenuta meccanica per consentire un ottimo funzionamento in presenza di sabbia nel pozzo;
  • ottima efficienza con bassi costi operativi;
  • tutti i motori sono pre-riempiti di liquido e testati al 100%.

 MOTORI STANDARD :

  • 0,37 - 7,5 kW;
  • Flangia NEMA 4”;
  • Protezione: IP68;
  • Numero di avvii all’ora: max. 30;
  • Funzionamento in verticale ed orizzontale (solo se approvato);
  • Tensione nominale: 210-220-230/50 Hz / 380-415V/50Hz / 460V/60Hz;
  • Tolleranza voltaggio: 10%;
  • Protezione motore: selezione reale termici secondo norme EN60947-4-1, classe di scatto 10 o 10A, tempo di scatto < 10 s. a 5 x IN;
  • Isolamento: classe F;
  • Temperatura ambiente: 30°C;
  • Dimensioni del cavo: 4 x 1.5 mm2;
  • Flusso di raffreddamento min. 8 cm/sec.
  • pH acqua:6.5-8;
  • Carico assiale:1500 N, 2500 N, 4500 N(K), 6500 N(K).


Scheda Prodotto Tabella Dimensionamento Cavi

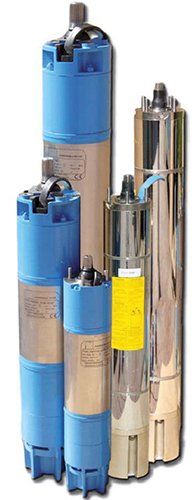

6MA - 8MA - 10MA

 MOTORI SOMMERSI 6”-8”-10” RIAVVOLGIBILI A BAGNO D’ACQUA

Serie di motori sommersi 6”- 8” - 10” riavvolgibili a bagno d’acqua, di tipo asincrono 2 poli, con rotore a gabbia di scoiattolo. Avvolgimento a filo bagnato in PVC, facilmente riavvolgibile. Motori robusti e sovradimensionati per poter sopportare carichi gravosi e durare nel tempo.
I cuscinetti radiali ed il cuscinetto assiale sono di Mitchell e lubrificati dall’acqua interna al motore; questo consente un lungo periodo di funzionamento senza alcuna manutenzione. Tenuta meccanica montata sull’albero motore che consente una particolare resistenza in presenza di sabbia.

 CARATTERISTICHE :

  • Avvolgimento a filo bagnato in PVC (su richiesta PE2+PA);
  • Camicia esterna e coperchio fondello in acciaio inossidabile;
  • Supporto superiore e supporto inferiore in Ghisa G25;
  • Cuscinetti radiali superiore ed inferiore in Grafite;
  • Cuscinetto assiale in Grafite - AISI 303;
  • Tenuta meccanica in SiC - NBR - AISI304;
  • Liquido di riempimento atossico: acqua + glicole;
  • Parasabbia in NBR - AISI304;
  • Isolamento motore classe Y/B - Protezione IP 68;
  • Sporgenza d’albero e dimensioni accoppiamento a norme NEMA;
  • Facilmente smontabile e riavvolgibile;
  • Possibilità di avviamento stella triangolo Y/A.


 LIMITI D'IMPIEGO :

  • Numero massimo avviamenti ora concessi: 20 (6MA - 10MA) - 7 (8MA);
  • Spinta assiale: 15500N da 5,5 a 25 hp (6MA) / 20000N da 30 a 35 hp (6MA) / 25000N da 40 hp (6MA) /27500N da 50 a 60 hp (6MA);
  • Spinta assiale: 45000N da 30 a 150 hp (8MA);
  • Spinta assiale: 60000N da 125 a 200 hp (10MA);
  • Profondità massima d’immersione: 150 m (6MA);
  • Profondità massima d’immersione: 100 m (8MA - 10MA);
  • Minimo flusso d’acqua: 0,30 m/s (6MA);
  • Minimo flusso d’acqua: 0,50 m/s (8MA - 10MA).


Scheda Prodotto Tabella Dimensionamento Cavi

Telefonate in sede per maggiori informazioni sui motori sommersi
